تصنيع سبائك التيتانيوم من الدرجة الخامسة حسب الطلب باستخدام آلات CNC: خبرة في حل مشكلات تآكل الأدوات وتشوهها

يدفع المشهد الهندسي الحديث باستمرار حدود الممكن. في صناعات تتراوح من صناعة الطيران والفضاء إلى الأجهزة الطبية تصنيع في مجالات السيارات عالية الأداء واستكشاف النفط تحت سطح البحر، يطالب المهندسون بمواد تتميز بقوة فائقة، ومقاومة استثنائية للتآكل، ووزن خفيف للغاية. يُعدّ التيتانيوم من الدرجة الخامسة، المعروف أيضاً باسم Ti-6Al-4V، الخيار الأمثل عالمياً لتلبية هذه المتطلبات الصارمة، فهو بلا منازع ملك سبائك الأداء العالي.

ومع ذلك، هناك مفارقة أساسية في صميم التصنيع باستخدام هذه المادة الاستثنائية: نفس الخصائص الفيزيائية والكيميائية التي تجعل التيتانيوم من الدرجة 5 الخيار الأمثل لمهندسي التصميم الصناعي تجعله أيضًا كابوسًا مطلقًا بالنسبة للميكانيكيين لقطعه وطحنه وتشكيله.

عندما يقوم موظفو المشتريات الدولية والمهندسون الميكانيكيون بتحديد مصادر سبيكة تيتانيوم مخصصة من الدرجة 5 بتقنية CNC في مجال التصنيع، غالبًا ما يواجهون عقباتٍ جمة تتمثل في تأخير مواعيد التسليم، وارتفاع التكاليف بشكلٍ كبير، وظهور قطعٍ غير مطابقة للمواصفات. لماذا؟ لأن العديد من ورش التصنيع العامة تفتقر إلى المعرفة المتخصصة اللازمة للتعامل مع هذه السبيكة. فهم يحاولون تصنيع التيتانيوم باستخدام نفس المنهجيات التي يستخدمونها مع الألومنيوم أو الفولاذ الكربوني العادي، مما يؤدي إلى تلفٍ كارثي للأدوات وتشويه المكونات وجعلها غير قابلة للاستخدام.

At قطع غيار AFIلا نعتمد على التخمين. فلدينا خبرة عملية في مجال الإنتاج تمتد لعقدين من الزمن في الخطوط الأمامية. صناعة الآلاتلقد واجه فريقنا وتغلب على كل التحديات التي يمكن تصورها والمرتبطة بـ تصنيع التيتانيوملقد أمضينا عشرين عامًا في ورش العمل لتحسين مسارات الأدوات، وضبط التجهيزات المخصصة، وتحليل تكوين الرقائق. في هذا الدليل التقني الشامل، نكشف النقاب عن عمليات التصنيع لدينا لنشرح بالتفصيل كيف نتغلب على أهم مشكلتين في خدمات تشغيل التيتانيوم الدقيقة: التآكل السريع وغير المتوقع للأدوات، والتشوه الشديد لقطعة العمل.

لماذا يتطلب التيتانيوم من الدرجة الخامسة خبرة متخصصة في التشغيل الآلي؟

لفهم الحلول، يجب علينا أولاً أن نفهم العدو فهماً عميقاً. تيتانيوم درجة 5 (Ti-6Al-4V) يتكون من 90% تيتانيوم، و6% ألومنيوم، و4% فاناديوم. هذا التركيب المعدني المحدد يخلق مجموعة فريدة من تحديات قابلية التشغيل التي تتطلب حلولاً متخصصة. 5 محاور التصنيع باستخدام الحاسب الآلي قدرات التيتانيوم والخبرة الهندسية العميقة.

موصلية حرارية منخفضة للغاية

تُعدّ إدارة الحرارة العقبة الأهم في تصنيع قطع غيار الطائرات المخصصة التي تحتوي على التيتانيوم. ففي عمليات قطع المعادن التقليدية (مثل تشكيل الألمنيوم 6061 أو الفولاذ 1018)، تمتصّ الرايشة المعدنية غالبية الحرارة الناتجة عن عملية القصّ بواسطة أداة القطع - والتي تصل غالبًا إلى 75% أو 80% - وتُنقل بعيدًا عن منطقة القطع أثناء عملية إخراج الرايشة.

لكن التيتانيوم يتميز بموصلية حرارية منخفضة للغاية. ولتوضيح ذلك، فإن تبلغ الموصلية الحرارية لسبائك التيتانيوم Ti-6Al-4V حوالي 6.7 واط/متر·كلفنوعلى النقيض تمامًا، تبلغ الموصلية الحرارية للألمنيوم القياسي حوالي 167 واط/متر·كلفن، وحتى الفولاذ القياسي يبلغ حوالي 45 واط/متر·كلفن. ولأن التيتانيوم لا ينقل الحرارة بكفاءة، فإن الحرارة المتولدة منه عملية التصنيع لا يوجد منفذ للحرارة. فبدلاً من أن تتسرب الحرارة مع الرايش، تتركز درجات الحرارة المرتفعة مباشرةً عند حافة القطع لأداة CNC والسطح المجاور لقطعة العمل. ويمكن أن تتجاوز درجة الحرارة في هذه المنطقة الحرارية الموضعية 1000 درجة مئوية (1832 درجة فهرنهايت) بسهولة أثناء عمليات الطحن المكثفة، مما يؤدي إلى صدمة حرارية فورية وتلف الأداة.

تفاعل كيميائي عالٍ في درجات حرارة مرتفعة

التيتانيوم معدن شديد التفاعل. فبينما يُشكّل طبقة أكسيد واقية جميلة في درجة حرارة الغرفة (مما يمنحه مقاومته الشهيرة للتآكل)، يتغير سلوكه بشكل جذري عند درجات الحرارة العالية المتولدة أثناء CNC الطحن وعند الدوران. عندما ترتفع درجة الحرارة عند حافة القطع، يطور التيتانيوم ألفة كيميائية قوية للمواد المستخدمة في أدوات القطع القياسية.

تبدأ رقائق التيتانيوم بالالتحام حرفيًا بحشوات الكربيد أو قواطع القطع، وهي ظاهرة تُعرف بالتآكل أو تراكم الحواف. ومع استمرار دوران الأداة، تُنتزع هذه الرقائق الملحومة الدقيقة بعنف، ساحبةً معها قطعًا مجهرية من مادة الكربيد الأساسية للأداة. يؤدي هذا إلى تكسر سريع للحواف وتلف كارثي مبكر للأداة.

معامل مرونة منخفض (تأثير "الارتداد")

بالنسبة للمهندسين الميكانيكيين الذين يصممون مكونات هيكلية رقيقة الجدران، يُعدّ انخفاض معامل مرونة التيتانيوم عاملاً بالغ الأهمية. يبلغ معامل يونغ للتيتانيوم من الدرجة الخامسة حوالي 114 جيجا باسكال، أي ما يقارب نصف معامل يونغ للفولاذ (حوالي 200 جيجا باسكال).

من الناحية العملية في عمليات التشغيل الآلي، يعني هذا أن التيتانيوم يتمتع بمرونة نسبية تحت ضغط أداة القطع. فبدلاً من أن ينكسر بسلاسة عند ملامسة حافة القطع للأداة، يميل التيتانيوم إلى الانحراف أو الابتعاد عنها. وبمجرد مرور الأداة، يعود التيتانيوم إلى وضعه الأصلي. ويتسبب هذا الارتداد في احتكاك شديد على جانب أداة القطع أو سطح الخلوص، مما يولد المزيد من الاحتكاك والحرارة. والأهم من ذلك، أن هذا الانحراف يجعل من الصعب للغاية الحفاظ على دقة الأبعاد الهندسية والتفاوتات المسموح بها، مما يؤدي إلى تشوه كبير في قطعة العمل، خاصة في عمليات تشغيل التيتانيوم ذي الجدران الرقيقة.

خصائص التصلب أثناء العمل

على الرغم من أن هذه الخاصية ليست بارزة كما في بعض أنواع الفولاذ المقاوم للصدأ أو سبائك إنكونيل، إلا أن التيتانيوم من الدرجة الخامسة يُظهر خصائص التصلب بالتشكيل. فإذا سُمح لأداة القطع بالاحتكاك أو البقاء على سطح المادة لفترة أطول بدلاً من قطعها بشكل كامل، فإن المنطقة الموضعية تتصلب فوراً بالتشكيل. وعندها، ستحاول عملية القطع التالية قطع مادة أصلد بكثير من السبيكة الأساسية، مما يؤدي إلى تلف حافة القطع على الفور.

لB2B تصنيع المعادن يُعدّ فهم هذه الخصائص المعدنية الأربع أمرًا بالغ الأهمية للمشترين. فهو يُبرز لماذا لا يُعتبر التعاون مع منشأة ذات خبرة عميقة ومتخصصة مجرد خيار مفضل، بل شرطًا أساسيًا لنجاح تنفيذ المشروع.

استراتيجيات مجربة لمكافحة تآكل الأدوات

في شركة AFI Parts، علمتنا خبرتنا الإنتاجية الممتدة لعشرين عامًا أنه لا يوجد حل سحري لإطالة عمر الأدوات عند العمل مع سبيكة التيتانيوم Ti-6Al-4V. بدلاً من ذلك، يتطلب تحقيق أقصى استفادة من عمر أدوات التيتانيوم اتباع نهج شامل يوازن بشكل مثالي بين مادة الأداة، وهندسة الحافة، والطلاءات المتقدمة، ومعدلات التغذية والسرعات المُحسّنة للغاية.

اختيار مادة الأداة والركيزة المناسبة

لا مكان لأدوات الفولاذ عالي السرعة القياسية وأدوات الكربيد متعددة الأغراض في خلية تشغيل التيتانيوم الاحترافية. فالحرارة الشديدة والتفاعل الكيميائي سيؤديان إلى تدميرها في غضون دقائق.

من خلال تجارب وأخطاء مكثفة على مطحنة CNC في مراكز الخراطة، نستخدم حصريًا أدوات كربيد صلبة فائقة النعومة ذات حبيبات دقيقة. توفر بنية الحبيبات الدقيقة (عادةً من 0.5 إلى 0.8 ميكرون) قوة تمزق عرضية عالية ضرورية لتحمل قوى القطع العالية للتيتانيوم، بالإضافة إلى الصلابة الاستثنائية اللازمة لمقاومة التآكل الكاشط. يجب أن يتمتع الركيزة الأساسية بأقصى قدر من المتانة لامتصاص الاهتزازات والصدمات التي تحدث حتمًا عند طحن هذه السبيكة الصلبة.

الطلاءات المتقدمة بتقنية الترسيب الفيزيائي للبخار (PVD)

نظراً لأن الكربيد الخام يتفاعل كيميائياً مع التيتانيوم عند درجات الحرارة العالية، فإن وجود طبقة واقية أمرٌ لا غنى عنه. مع ذلك، تختلف جودة الطلاءات.

غالباً ما تكون الطلاءات الشائعة، مثل طلاء نتريد التيتانيوم (TiN) أو كربونات نتريد التيتانيوم (TiCN)، غير فعّالة لاحتوائها على التيتانيوم، الذي قد يزيد من التآكل والالتصاق الكيميائي. ولذلك، يعتمد مهندسونا بشكل كبير على طلاءات الترسيب الفيزيائي للبخار (PVD) المتطورة، المصممة خصيصاً لسبائك درجات الحرارة العالية.

• نيتريد تيتانيوم الألومنيوم (AlTiN): هذا هو الطلاء المفضل لدينا لـ حاد التيتانيوم طحنتحت وطأة الحرارة الشديدة في منطقة القطع، يتأكسد الألومنيوم الموجود في الطلاء ليشكل طبقة مجهرية من أكسيد الألومنيوم (Al2O3). تعمل هذه الطبقة الشبيهة بالسيراميك كحاجز حراري ممتاز، حيث تعكس الحرارة إلى داخل الرقاقة بدلاً من السماح لها باختراق ركيزة الكربيد. وتبقى هذه الطبقة مستقرة عند درجات حرارة تصل إلى 800 درجة مئوية.
• نيتريد ألمنيوم التيتانيوم (TiAlN): على غرار AlTiN ولكن بنسبة عناصر مختلفة قليلاً، يعتبر TiAlN ممتازًا للتطبيقات التي تكون فيها المتانة ومقاومة تشقق الحواف هي الشواغل الرئيسية.

تحسين هندسة الأداة للقص، وليس للاحتكاك

يُحدد الشكل الفيزيائي لأداة القطع كيفية تشكّل الرايش وإخراجه. ونظرًا لمرونة التيتانيوم وميله إلى التلطخ، يجب أن تقطع الأداة المادة بدقة ونظافة.

1. زوايا الجرف الإيجابية: نستخدم حصرياً أدوات ذات زوايا قطع موجبة عالية. تُنتج زاوية القطع الموجبة حافة قطع أكثر حدة وفعالية، تقص التيتانيوم بدلاً من اختراقه. هذا يقلل بشكل كبير من قوى القطع، مما يقلل بدوره من توليد الحرارة ويقلل من انحراف قطعة العمل.
2. زوايا الخلوص المناسبة: للتغلب على ظاهرة "الارتداد" المذكورة سابقًا، يجب أن تتمتع الأداة بزوايا تخفيف (خلوص) أولية وثانوية كافية. إذا كانت زاوية الخلوص ضحلة جدًا، فإن التيتانيوم المرن سيرتد بقوة ويحتك بشدة بجانب الأداة خلف حافة القطع، مما يؤدي إلى تراكم فوري للحرارة وتآكل سريع للجانب.
3. تصميمات ذات درجة ميل متغيرة وحلزون متغير: يُعدّ الاهتزاز التوافقي (الارتعاش) سببًا رئيسيًا لتلف الأدوات في تصنيع التيتانيومللتخلص من التوافقيات، نستخدم قواطع طرفية ذات درجة ميل متغيرة (مسافة غير متساوية بين الأخاديد) وزوايا حلزونية متغيرة. هذا يعطل الاهتزازات الإيقاعية التي تسبب الارتجاج، مما ينتج عنه سطح نهائي فائق الجودة وعمر أطول للأداة بشكل كبير.
4. تحضير الحافة (الشحذ): بينما يتطلب قص التيتانيوم حافة حادة، فإن الحافة التي جدا الأدوات الحادة هشة وعرضة للتشقق تحت الأحمال الثقيلة. لذا نحرص على أن تتمتع أدواتنا بحافة مشحوذة بدقة متناهية (بسماكة بضعة ميكرونات فقط في الغالب) لتقوية حافة القطع دون التأثير على قدرتها على تقطيع المواد.

ضبط السرعات والتغذية (واقع ورشة العمل)

في مجال سبائك التيتانيوم من الدرجة الخامسة المصممة حسب الطلب التصنيع باستخدام الحاسب الآليالسرعة هي العدو. الخطأ الأكثر شيوعاً الذي يرتكبه الميكانيكيون عديمو الخبرة هو تشغيل المغزل بسرعة كبيرة.

• مساحة السطح (SFM): بينما يمكن تشكيل الألومنيوم بسرعة تزيد عن 1000 قدم سطحي في الدقيقة، يتطلب التيتانيوم دقةً عالية. عند تشكيل التيتانيوم من الدرجة الخامسة باستخدام كربيد مطلي، نضبط سرعات القطع بدقة، ونعمل عادةً ضمن نطاق آمن يتراوح بين 120 و180 قدم سطحي في الدقيقة. أما في عمليات التشطيب، حيث يكون عمق القطع أقل، فقد نرفع السرعة إلى 200-250 قدم سطحي في الدقيقة. يؤدي تجاوز هذه الحدود إلى ارتفاع حاد في درجة الحرارة، مما يتسبب في انصهار طلاء الأداة وتلف الكربيد.
• أحمال رقائق عالية الكثافة: مع خفض سرعة الدوران، نحافظ على معدل تغذية مرتفع نسبيًا (حمل الرايش). إذا كانت التغذية بطيئة جدًا في التيتانيوم، فإن الأداة ستحتك بدلًا من أن تقطع، مما يؤدي إلى تصلب فوري. يجب أن تبقى الأداة منخرطة في حالة قص مستمرة. هدفنا هو الحصول على رايش سميك قادر على امتصاص أكبر قدر ممكن من الحرارة قبل خروجه.

التغلب على تشوه قطعة العمل في أجزاء التيتانيوم ذات الجدران الرقيقة

لا يمثل التحكم في تآكل الأدوات سوى نصف المعركة. فبالنسبة لمهندسي تصميم المنتجات الصناعية الذين يحتاجون إلى أغلفة معقدة لقطاع الطيران، أو أجهزة زرع طبية، أو مكونات سيارات خفيفة الوزن، فإن الحفاظ على الاستقرار الهندسي يمثل التحدي الأكبر.

التشوه في تصنيع التيتانيوم ينتج هذا عن مزيج من انخفاض معامل مرونة المادة (الارتداد) وظهور إجهادات متبقية شديدة أثناء عملية التشكيل الأولي. على مدار عشرين عامًا من الإنتاج، طورت شركة AFI Parts منهجية دقيقة متعددة المراحل لضمان دقة الأبعاد حتى في أكثر الهياكل الرقيقة الجدران حساسية.

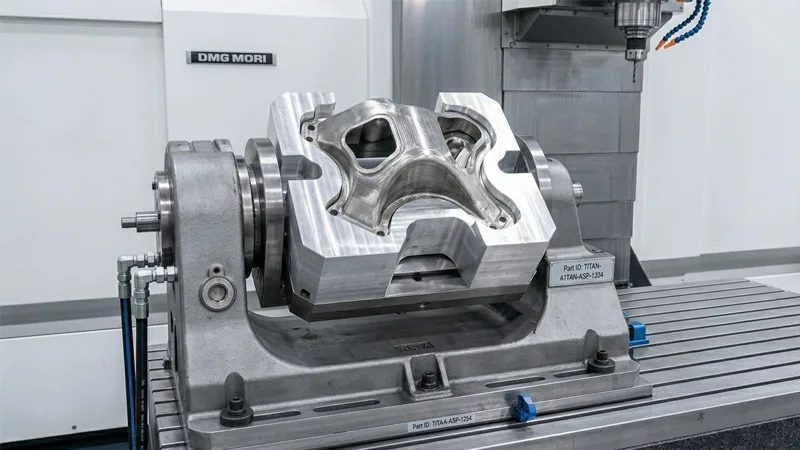

أنظمة تثبيت متطورة وتجهيزات مخصصة

لا يمكنك تشكيل قطعة دقيقة إذا كانت تتحرك. غالبًا ما تكون فكوك الملزمة القياسية غير كافية للأشكال الهندسية المعقدة للتيتانيوم، لأن الضغط الشديد على القطعة سيؤدي إلى إجهاد، والذي بدوره سيؤدي إلى تمددها وتشويهها بمجرد إزالتها من الملزمة.

• فكوك ناعمة مخصصة وقوالب تغليف: نقوم بشكل روتيني بتصميم وتصنيع فكوك ناعمة مخصصة من الألومنيوم أو الفولاذ الطري، تُغلف بشكل مثالي الأشكال المعقدة لقطعة التيتانيوم الخام. هذا يوزع قوة التثبيت بالتساوي على كامل مساحة السطح، مما يمنع تشوه نقطة الضغط.
• تركيبات التفريغ: بالنسبة للصفائح المسطحة ذات الجدران الرقيقة، غالباً ما يكون التثبيت الميكانيكي مستحيلاً دون انحناء المادة. نستخدم مكابس تفريغ عالية الدقة تسحب التيتانيوم بشكل مسطح على صفيحة فرعية مصقولة بدقة، مما يسمح لنا بتشكيل السطح العلوي بالكامل دون أي تداخل ميكانيكي أو إجهاد ناتج.
• تخميد الأهتزاز: نظراً لأن قطع التيتانيوم يتطلب عزم دوران عالٍ، يجب أن تكون أدوات التثبيت نفسها شديدة الصلابة. نصمم أدوات التثبيت الخاصة بنا بأقصى كتلة ممكنة لامتصاص الاهتزازات ومنع قطعة العمل من الرنين أثناء عمليات القطع الخشنة الشديدة.

برمجة CAM الاستراتيجية ومسارات الأدوات

تُعدّ برمجة آلة التحكم الرقمي الحاسوبي (CNC) بنفس أهمية الأدوات المستخدمة. يُمكّننا برنامج التصنيع بمساعدة الحاسوب (CAM) الحديث من تعديل مسارات الأدوات لتقليل قوى القطع والحرارة بشكل كبير.

الطحن عالي الكفاءة (HEM) ومسارات الأدوات الحلقية

تتضمن عملية التخشين التقليدية دفن الأداة في زاوية، مما يؤدي إلى ارتفاع هائل في زاوية تلامس الأداة، مما يؤدي على الفور إلى تحميل زائد على القاطع ودفع قطعة العمل بعنف.

بدلاً من ذلك، يستخدم مهندسونا المتخصصون في التصنيع بمساعدة الحاسوب (CAM) تقنيات الطحن عالية الكفاءة (HEM) أو الطحن الحلقي. تعتمد مسارات الأدوات الديناميكية هذه على حركات دائرية واسعة للحفاظ على زاوية تلامس الأداة (عمق القطع القطري، أو التداخل) ثابتة في جميع الأوقات. من خلال استخدام عمق قطع قطري منخفض للغاية (على سبيل المثال، من 10% إلى 15% من قطر الأداة) وعمق قطع محوري كبير للغاية (باستخدام كامل طول شفرة قاطع الطحن)، نوزع التآكل بالتساوي على الأداة. والأهم من ذلك، أن هذا التلامس الثابت منخفض الضغط يمنع الأداة من الضغط بعنف على الجدران الرقيقة، مما يقلل التشوه بشكل كبير.

تسلق الطحن مقابل الطحن التقليدي

نستخدم تقنية الطحن الصاعد كلما أمكن ذلك عمليًا. في هذه التقنية، تقطع الأداة المادة عند أسمك جزء من الرايش وتخرج عند أرق جزء. هذا يوجه قوى القطع إلى الأسفل، دافعًا قطعة العمل بإحكام في المثبت. أما الطحن التقليدي، على النقيض، فيبدأ من الصفر ويحتك أثناء القطع، مما يُولّد احتكاكًا وتصلبًا وسحبًا للجزء إلى الأعلى، الأمر الذي يُسبب عدم استقرار وتشوهًا كبيرين.

فن تخفيف التوتر: بروتوكولات التخشين مقابل بروتوكولات التشطيب

لعلّ أهم درس تعلمناه خلال عقدين من الخبرة هو أنه لا يمكنك تصنيع... جزء من التيتانيوم عالي الدقة في عملية واحدة. ستؤدي القوى الهائلة اللازمة لإزالة المادة الأساسية حتمًا إلى إدخال إجهادات داخلية متبقية في مصفوفة التيتانيوم. إذا قمت بتشكيل القطعة فورًا إلى أبعادها النهائية، فستتلاشى هذه الإجهادات الداخلية تدريجيًا على مدى الساعات أو الأيام القليلة التالية، مما يتسبب في تشوه القطعة بالكامل خارج نطاق التفاوت المسموح به.

تتضمن إجراءات التشغيل القياسية لدينا لخدمات تشكيل التيتانيوم الدقيقة عملية صارمة ومتعددة المراحل:

1. الخشونة العدوانية: نقوم بإزالة الجزء الأكبر من المادة باستخدام مسارات أدوات ذات عزم دوران عالٍ، مع ترك كمية محددة من المادة الخام (عادة من 0.5 مم إلى 1.0 مم) على جميع الأسطح الحرجة.
2. تخفيف التوتر والعودة إلى الوضع الطبيعي: بعد عملية التشكيل الأولي، تُزال القطعة من المثبت الصلب. وبإرخاء ضغط التثبيت، تُترك القطعة لتنثني وتتشوه بشكل طبيعي، مما يُخفف الإجهادات الداخلية التي تراكمت خلال مرحلة التشكيل الأولي. بالنسبة للمكونات الفضائية بالغة الأهمية، قد نُضيف دورة معالجة حرارية لتخفيف الإجهاد في فرن متخصص في هذه المرحلة.
3. تشطيب نصف نهائي خفيف: يُعاد تثبيت الجزء المرتخي بضغط تثبيت خفيف ودقيق للغاية. تُجرى عملية تشطيب جزئي لتصحيح الشكل الهندسي الملتوي، مع ترك ما يقارب 0.1 مم من المادة الخام.
4. تشطيب عالي الدقة: وأخيراً، باستخدام قواطع طرفية جديدة وحادة للغاية مخصصة حصرياً للتشطيب، نقوم بالمرورات النهائية بسرعات مثالية لتحقيق الأبعاد النهائية والتشطيب السطحي الفائق.

هذا النهج الدقيق والمتعدد الخطوات هو بالضبط سبب ثقة موظفي المشتريات الدولية قطع غيار AFI لتقديم قطع تظل مسطحة تمامًا ومستقرة الأبعاد لفترة طويلة بعد مغادرتها منشأتنا.

الدور الحاسم لإدارة سائل التبريد والحرارة

في عالم الدرجة الخامسة المخصصة تشكيل سبائك التيتانيوم باستخدام الحاسوبلا يقتصر دور سائل التبريد على توفير التزييت فحسب، بل هو عنصر هيكلي بالغ الأهمية في عملية التصنيع. وبدون إدارة حرارية فعّالة، يصبح النجاح مستحيلاً.

عدم كفاية سائل التبريد القياسي للغمر

تستخدم معظم آلات CNC القياسية نظام "التبريد بالغمر" - وهو عبارة عن تيار منخفض الضغط من سائل موجه تقريبًا إلى منطقة القطع. عند طحن التيتانيوم، تتجاوز درجات الحرارة بسهولة نقطة غليان خليط التبريد. عندما يتعرض سائل التبريد منخفض الضغط لهذه الحرارة الشديدة، يتبخر على الفور، مكونًا طبقة رقيقة جدًا من البخار حول أداة القطع. يمنع حاجز البخار هذا سائل التبريد من الوصول إلى حافة القطع. ونتيجة لذلك، تعمل الأداة جافة تمامًا، مختبئة خلف جدار من البخار، مما يؤدي إلى تدهور حراري سريع.

أنظمة التبريد عالية الضغط (HPC)

لكسر حاجز البخار هذا، تستخدم شركة AFI Parts أنظمة التبريد عالية الضغط (HPC). نقوم بضخ سائل تبريد مُصمم خصيصًا بضغوط تتجاوز 1,000 رطل لكل بوصة مربعة مباشرةً عند سطح القطع. يندفع هذا التيار عالي السرعة بقوة عبر حاجز البخار، مُزيلًا الحرارة من منطقة القطع.

علاوة على ذلك، يعمل هذا التيار عالي الضغط كإسفين ميكانيكي. تُعرف رقائق التيتانيوم بقوامها الليفي ومرونتها العالية. يصطدم تيار التبريد ذو الضغط العالي (1,000 رطل لكل بوصة مربعة) بالجانب السفلي للرقاقة أثناء تشكلها، مما يؤدي إلى تفتيتها إلى قطع صغيرة يسهل التعامل معها وإخراجها بسرعة من منطقة القطع. هذا يمنع إعادة قطع الرقائق، وهو سبب رئيسي لتلف الأدوات بشكل كارثي وتشويه الأسطح النهائية.

تقنية تبريد الأدوات

في عمليات الحفر والتفريز العميق، نستخدم أدوات متطورة مزودة بفتحات تبريد تمر عبرها. يتدفق سائل التبريد عالي الضغط عبر مركز المغزل، مروراً بقلب أداة القطع، ويخرج مباشرةً من حواف القطع. يضمن هذا، بغض النظر عن عمق غرس الأداة داخل التجويف أو الثقب، حصول نقطة قص المعدن على أقصى قدر من التبريد والتشحيم، مما يزيل خطر تراكم الرايش وكسر الأداة.

تركيز سائل التبريد وخصائص التشحيم

يُعدّ التركيب الكيميائي لسائل التبريد بنفس أهمية الضغط. يتطلب التيتانيوم توازناً دقيقاً، فهو يحتاج إلى نسبة عالية من الماء لتبديد الحرارة بكفاءة (الماء موصل حراري ممتاز)، ولكنه يحتاج أيضاً إلى تزييت قوي لمقاومة ميل التيتانيوم للتآكل والالتصاق بأداة القطع. نحافظ بدقة على مستويات تركيز سائل التبريد (عادةً ما بين 8% و12% باستخدام سوائل اصطناعية أو شبه اصطناعية عالية الجودة مُستخدمة في صناعة الطيران) من خلال فحوصات يومية باستخدام مقياس الانكسار. كما نراقب مستويات الزيوت الغريبة ونمو البكتيريا، حيث يفقد سائل التبريد المتدهور خصائصه التزييتية والتبريدية بسرعة.

دراسة حالة: 20 عامًا من الخبرة العملية

لتوضيح التطبيق العملي لهذه المنهجيات، دعونا نتناول مشروعًا حديثًا نفذه فريق الهندسة في شركة AFI Parts لصالح شركة رائدة في مجال صناعة الطيران. تُظهر دراسة الحالة هذه كيف تُسهم الخبرة الحقيقية في سد الفجوة بين الهندسة النظرية والواقع العملي في مواقع الإنتاج.

التحدي: تواصل معنا مدير مشتريات دولي بخصوص هيكل معقد للغاية مصنوع من التيتانيوم من الدرجة الخامسة (Ti-6Al-4V) لنظام تثبيت الكاميرا في طائرة بدون طيار. كانت عملية تصنيع هذا الجزء مليئة بالتحديات، حيث تميز بجدران رقيقة للغاية لا تتجاوز سماكتها 0.6 مم، وتجاويف داخلية عميقة تتطلب أدوات طويلة المدى، بالإضافة إلى دقة هندسية عالية تتطلب دقة موضعية تصل إلى 0.02 مم عبر نقاط مرجعية متعددة.

لقد عانى مورد خدمات التشغيل الآلي السابق للعميل بشكل كبير. فقد تجاوز وقت دورة التشغيل 3 ساعات لكل قطعة، وكانوا يستهلكون ثلاثة رؤوس طحن نهائية من الكربيد الصلب باهظة الثمن لكل غلاف، وبلغ معدل الخردة لديهم بسبب التواء الجدران الرقيقة والاهتزاز 45%، وهو معدل غير مقبول.

حلول قطع غيار AFI: أدرك فريقنا الهندسي على الفور الأعراض المألوفة لتصنيع التيتانيوم غير السليم، وقام بإصلاح عملية التصنيع بالكامل، مستخدماً المبادئ الموضحة في هذا الدليل.

1. إصلاح شامل للتجهيزات: تخلينا عن نظام التثبيت الصلب الذي كان يستخدمه المورد السابق، والذي كان يُسبب ضغطًا هائلاً على الجدران الرقيقة. وبدلاً من ذلك، صممنا أداة تغليف ألومنيوم مخصصة مزودة بقاعدة تفريغ لتثبيت القطعة بدقة وأمان دون أن تنضغط.
2. تحديث الأدوات: لقد استبدلنا الأدوات ذات الأغراض العامة بأدوات قطع نهائية من الكربيد الصلب ذات حبيبات دقيقة ومتغيرة الخطوة ومخصصة للتطبيقات ومغطاة بطبقة AlTiN متخصصة للغاية مصممة خصيصًا لسبائك درجات الحرارة العالية.
3. إعادة تصميم استراتيجية إدارة حسابات العملاء: أعدنا برمجة دورة التشغيل الخشن بالكامل باستخدام مسارات أدوات القطع الحلزونية عالية الكفاءة (HEM). قللنا التلامس القطري إلى 10% فقط، لكننا استخدمنا كامل طول قناة القطع. أدى ذلك إلى تقليل ضغط القطع بشكل كبير على الجدران الهشة التي يبلغ سمكها 0.6 مم.
4. تطبيق تخفيف التوتر: قسمنا العملية إلى ثلاث مراحل متميزة. قمنا بتشكيل الجزء بشكل أولي، تاركين 0.8 مم من الخامة، ثم أزلناه من المثبت للسماح للإجهادات الداخلية بالعودة إلى وضعها الطبيعي طوال الليل، ثم أجرينا عمليات التشطيب الدقيقة النهائية في اليوم التالي باستخدام أدوات جديدة تمامًا ومبرد عبر الأداة بضغط 1,000 رطل لكل بوصة مربعة.

النتيجة: كانت النتائج مُذهلة للعميل. فبفضل خبرتنا المتراكمة على مدار عشرين عامًا في مجال التشغيل الآلي، تمكّنا من تقليص زمن دورة الإنتاج من أكثر من ثلاث ساعات إلى 75 دقيقة فقط. كما زاد عمر الأدوات بنسبة تزيد عن 400%، مما سمح لنا بإكمال هيكلين كاملين باستخدام مجموعة واحدة من قواطع الطحن. والأهم من ذلك، تم القضاء على مشاكل التشوه. سلّمنا دفعة من 500 هيكل محوري بنسبة هدر 0%، ملتزمين تمامًا بتفاوتات الموضع الحقيقي الصارمة البالغة 0.02 مم. تُجسّد هذه الدراسة سبب اعتماد مشتري تصنيع المعادن بين الشركات على الخبراء المتخصصين بدلًا من ورش التشغيل الآلي العامة.

مراقبة الجودة: ضمان الدقة في كل دفعة

في قطاع الأعمال بين الشركات، وخاصةً عند التعامل مع المشتريات الدولية لقطاعات بالغة الأهمية كصناعة الطيران والفضاء والأجهزة الطبية، لا تُبنى الثقة على الوعود، بل على بيانات قابلة للتحقق. فتقنيات التصنيع الممتازة لا قيمة لها إن لم تكن النتائج قابلة للإثبات والتكرار.

At قطع غيار AFIقسم مراقبة الجودة لدينا مُدمج بشكل عميق في عملية التصنيعنعمل وفق أنظمة إدارة جودة صارمة متوافقة مع معايير ISO لضمان أن كل مكون من التيتانيوم يغادر منشأتنا يلبي مواصفات العميل بدقة.

• فحص المادة الأولى (FAI): قبل بدء أي عملية إنتاج، تخضع أول قطعة مصنعة لعملية فحص دقيقة. نستخدم آلات قياس الإحداثيات عالية الدقة (CMM) لرسم خريطة هندسية للقطعة في الفضاء ثلاثي الأبعاد، والتحقق من كل بُعد وزاوية ونقطة تحديد الأبعاد الهندسية (GD&T) مقارنةً بنموذج التصميم بمساعدة الحاسوب (CAD) الأصلي.
• في عملية التفتيش: لا يقتصر فحص الجودة على المرحلة النهائية فحسب، بل تتم مراقبتها باستمرار. يتم تزويد فنيي التشغيل لدينا بميكرومترات معايرة، ومقاييس قطر الثقوب، وأجهزة اختبار خشونة السطح للتحقق من التفاوتات في فترات حرجة أثناء عملية الإنتاج، مما يضمن عدم تسبب تآكل الأدوات في خروج الأجزاء عن المواصفات تدريجيًا.
• التحقق من تشطيب السطح: نظراً لميل التيتانيوم إلى التآكل، قد يكون الحصول على سطح نهائي مثالي أمراً صعباً. نستخدم أجهزة قياس الملامح السطحية لضمان مطابقة التشطيبات السطحية لقيم Ra أو Rz المحددة بدقة من قبل مهندسي التصميم الصناعي، مما يضمن أسطح تزاوج مثالية للتجميعات الهيكلية أو اندماجاً عظمياً سليماً للغرسات الطبية.
• التتبع الكامل للمواد: ندرك أن قطاعي الطيران والفضاء والقطاع الطبي يتطلبان شفافية تامة. لذا، نقدم تقارير اختبار المواد الكاملة وشهادات المطابقة مع كل شحنة، مما يضمن إمكانية التتبع الكاملة من سبيكة التيتانيوم الخام إلى المكون النهائي المُصنّع.

ولمزيد من المساعدة لموظفي المشتريات والمهندسين الميكانيكيين في إيجاد شريك التصنيع المناسب، قمنا بتجميع إجابات لأكثر الأسئلة شيوعًا التي نتلقاها بخصوص تصنيع التيتانيوم حسب الطلب باستخدام الحاسوب.

الخلاصة: البحث عن شركاء موثوقين لتصنيع سبائك التيتانيوم من الدرجة الخامسة باستخدام آلات CNC حسب الطلب

تشكيل التيتانيوم من الدرجة 5 (Ti-6Al-4V) ليست مهمة يمكن إتقانها بين عشية وضحاها. إنها تخصص معقد للغاية يتطلب تزامنًا مثاليًا بين علم المعادن المتقدم، وأدوات القطع المتخصصة، وآلات CNC الصلبة، وبرمجة CAM الديناميكية، والأهم من ذلك كله، حدس عميق في أرضية المصنع التاريخية.

كما أوضحنا في هذا الدليل، يُعدّ التآكل السريع للأدوات والتشوه الشديد لقطعة العمل المرتبطين بهذه السبيكة تحديات جسيمة. مع ذلك، فهي ليست مستعصية. فمن خلال فهم الأسباب الجذرية للصدمة الحرارية، والتآكل الكيميائي، والارتداد المرن، وتطبيق استراتيجيات صارمة ومتعددة المراحل لتخفيف الإجهاد واستخدام سائل تبريد عالي الضغط، يُمكن القضاء على هذه التحديات بشكل منهجي.

سواء كنت مهندس تصميم صناعي تعمل على تطوير نموذج أولي لجهاز طبي جديد ثوري، أو مدير مشتريات دولي تسعى إلى استقرار سلسلة التوريد لمكونات صناعة الطيران بكميات كبيرة، فإن إيجاد شريك التصنيع المناسب هو ميزتك التنافسية الأهم. أنت بحاجة إلى فريق يعتمد على منهجيات مجربة ومختبرة بدلاً من التجربة والخطأ على حسابك.

بفضل خبرة فريق AFI Parts الممتدة لعشرين عامًا في مجال تصنيع المعادن، يمتلك الفريق الخبرة اللازمة لتنفيذ مشاريعكم الأكثر تطلبًا. فنحن لا نكتفي بتصنيع المعادن فحسب، بل نصمم حلولًا هندسية متكاملة للتصنيع.

إذا كنت تواجه تحديات مع وضعك الحالي تصنيع سبائك التيتانيوم من الدرجة الخامسة حسب الطلب باستخدام تقنية CNC إذا كنتم بصدد إطلاق منتج جديد يتطلب أداءً لا هوادة فيه من سبيكة Ti-6Al-4V، فإننا ندعوكم للاستفادة من خبراتنا.

اتخذ الخطوة التالية في تحسين سلسلة التوريد الخاصة بك: أرسل رسومات التصنيع ثنائية الأبعاد ونماذج التصميم بمساعدة الحاسوب ثلاثية الأبعاد إلى فريق هندسة قطع غيار AFI نقدم اليوم مراجعة شاملة ومجانية لتصميم المنتجات للتصنيع (DFM)، بالإضافة إلى عرض أسعار تنافسي وشفاف للغاية. دع خبرتنا الممتدة لعقدين من الزمن تمنحك ميزة تنافسية.
